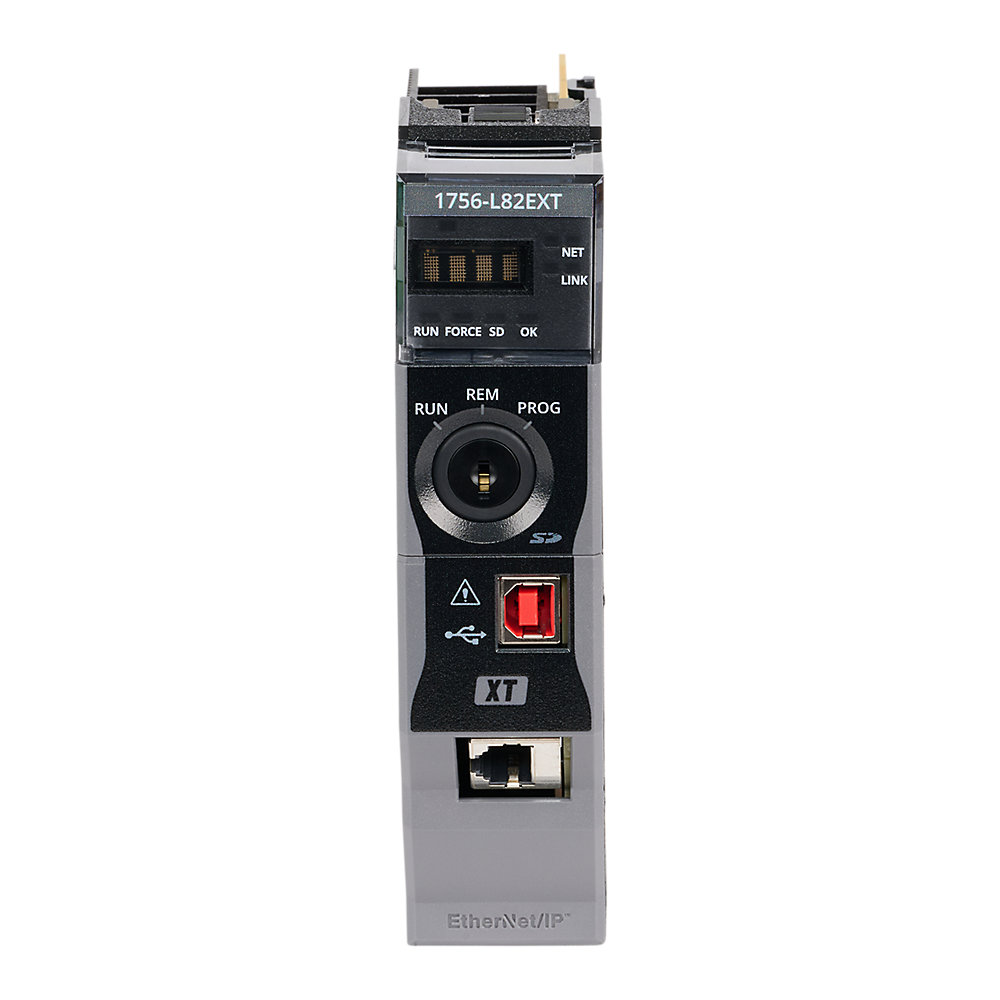

I.1756-L82EXT Allen Bradley là gì?
Bộ điều khiển 1756-L82EXT là một phần của dòng ControlLogix-XT 5580, được thiết kế đặc biệt để vận hành trong những điều kiện công nghiệp khắc nghiệt nhất,. Chữ “XT” (Extended Temperature) đại diện cho khả năng chịu nhiệt độ mở rộng, kết hợp với lớp phủ bảo vệ (conformal coating) giúp thiết bị chống lại các tác nhân ăn mòn hóa học và khí gas,. Đây là giải pháp lý tưởng cho các ứng dụng yêu cầu hiệu suất Gigabit Ethernet mạnh mẽ nhưng phải đặt trong môi trường không thuận lợi.
II. Thông số kỹ thuật cơ bản
* Bộ nhớ Tiêu chuẩn (Standard Memory): 5 MB
* Bộ nhớ Không bay hơi (Nonvolatile Memory Storage): Sản phẩm đi kèm sẵn thẻ nhớ Secure Digital (SD) 4 GB (mã 1784-SD4XT) đã được lắp đặt. Thẻ này cho phép sao lưu dữ liệu và tự động tải chương trình khi khởi động nguồn.
* Module Lưu trữ Năng lượng (Energy Storage Module): Nhúng (Embedded) trong bộ điều khiển, không thể tháo rời.
* Số chu kỳ nguồn điện (Number of power cycles): 80.000 chu kỳ
* Dòng điện tiêu thụ: 1.2V DC: 5.0mA và 5.1V DC: 1.20A
* Công suất tiêu tán (Power Dissipation): 6.2 W
* Điện áp cách ly (Isolation Voltage): 50V (liên tục), loại cách điện cơ bản (Basic Insulation Type), giữa cổng USB và backplane, cổng Ethernet và backplane, và cổng USB và cổng Ethernet
III. Khả năng truyền thông và bảo mật mạng
1756-L82EXT được trang bị cổng truyền thông tích hợp và hỗ trợ nhiều giao thức mạng thông qua các module giao tiếp:
1. Cổng Tích Hợp (Built-in Ports):
• Cổng Ethernet( Ethernet performance): Tốc độ 10/100/1000 Mbps.
• Cổng USB (USB port communication) : Sử dụng chuẩn USB 2.0 (tốc độ đầy đủ 12 Mbps), chỉ dành cho mục đích lập trình cục bộ, cấu hình, cập nhật firmware và chỉnh sửa trực tuyến tạm thời.
2. Mạng và Hiệu suất:
• Hỗ trợ Mạng( Communication options) : Hỗ trợ các tùy chọn truyền thông mở rộng như: EtherNet/IP™, ControlNet®, DeviceNet®, Data Highway Plus™, Remote I/O, SERCOS và các mạng thiết bị/quá trình của bên thứ ba
* Số Node EtherNet/IP Hỗ trợ Tối đa:
◦ 175 nodes (với Studio 5000 Logix Designer v30.00.00 trở lên)
◦ 600 nodes (với Studio 5000 Logix Designer v36.00.00 trở lên)
• I/O Kỹ thuật số Tối đa (Digital I/O max): 128.000 điểm
• I/O Tương tự Tối đa (Analog I/O max): 4000 điểm
• Tổng I/O Tối đa (Total I/O max): 128.000 điểm
3. Bảo mật: Đạt chuẩn an ninh TÜV certified for security IEC 62443-4-2 SL1 (yêu cầu phần mềm Logix Designer v32.00.01 trở lên)
4. Khả năng Chống chịu Môi trường (XT – Extreme Temperature)
Đây là tính năng quan trọng nhất của dòng EXT:
• Lớp phủ bảo vệ (Conformal Coated): Toàn bộ bảng mạch được phủ lớp bảo vệ đặc biệt giúp chống lại môi trường khí ăn mòn (corrosive gas environments)
IV. Phần mềm lập trình và ứng dụng
Phần mềm lập trình: Bộ điều khiển 1756-L82EXT (thuộc dòng ControlLogix-XT 5580) sử dụng phần mềm Studio 5000 Logix Designer® để thực hiện các tác vụ cấu hình, lập trình và chẩn đoán.
*Ngôn ngữ lập trình ( Programming languages):Hỗ trợ đa ngôn ngữ bao gồm:
◦ Relay Ladder Logic (RLL).
◦ Structured text (SI)
◦ Function Block Diagram ( FBD)
◦ Sequential function chart (SFC)
*Khả năng xử lý tác vụ( Controller tasks) : Hỗ trợ tối đa 32 tác vụ điều khiển, bao gồm sự kết hợp của một tác vụ liên tục (continuous), các tác vụ định kỳ (periodic) và sự kiện (event). Bộ điều khiển hỗ trợ 1000 chương trình/tác vụ
V. Thông số môi trường và chứng nhận
* Nhiệt độ hoạt động( Operating temperature)
◦ -25 °C đến +70 °C (-13 °F đến +158 °F)
* Chứng nhận an toàn quốc tế: Được chứng nhận cho môi trường nguy hiểm Class I, Division 2 Group A,B,C,D bởi UL Listed và FM Approved Equipment. Ngoài ra, nó còn có các chứng nhận CE, ATEX, IECEx, UKEx, UKCA, KC, và CCC
