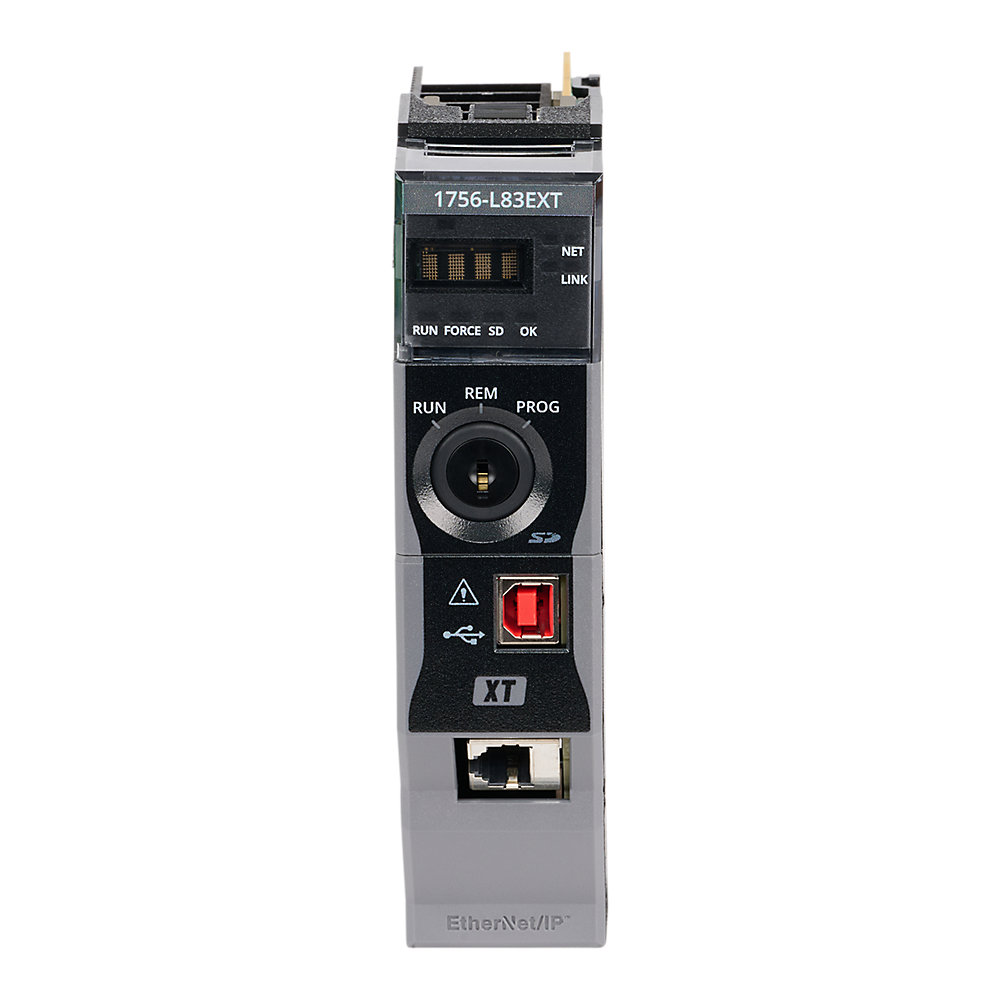

I.1756-L83EXT Allen Bradley là gì?
Bộ điều khiển 1756-L83EXT thuộc dòng ControlLogix-XT 5580, là phiên bản mở rộng nhiệt độ và chống ăn mòn của dòng 5580 tiêu chuẩn. Đây không chỉ là một bộ điều khiển trung tâm, mà là giải pháp tối ưu cho các nhà máy hóa chất, dầu khí, hoặc các khu vực có điều kiện vận hành cực đoan.
II. Thông số kỹ thuật cơ bản
* Bộ nhớ Tiêu chuẩn (Standard Memory): 10 MB
* Bộ nhớ Không bay hơi (Nonvolatile Memory Storage): Đi kèm sẵn thẻ nhớ 4 GB Secure Digital (SD) mã 1784-SD4XT, đảm bảo chương trình luôn được lưu trữ an toàn ngay cả khi mất điện.
* Module Lưu trữ Năng lượng (Energy Storage Module):Được nhúng sẵn bên trong máy, không cần thay pin và có khả năng chịu được tới 80.000 chu kỳ nguồn
* Dòng điện tiêu thụ: 1.2V DC: 5.0mA và 5.1V DC: 1.20A
* Công suất tiêu tán (Power Dissipation): 6.2 W
* Điện áp cách ly (Isolation Voltage): 50V (liên tục), loại cách điện cơ bản (Basic Insulation Type), giữa cổng USB và backplane, cổng Ethernet và backplane, và cổng USB và cổng Ethernet
III. Khả năng truyền thông và bảo mật mạng
1756-L83EXT được trang bị cổng truyền thông tích hợp và hỗ trợ nhiều giao thức mạng thông qua các module giao tiếp:
1. Cổng Tích Hợp (Built-in Ports):
• Cổng Ethernet( Ethernet performance): Tốc độ 10/100/1000 Mbps.
• Cổng USB (USB port communication) : Sử dụng chuẩn USB 2.0 (tốc độ đầy đủ 12 Mbps), chỉ dành cho mục đích lập trình cục bộ, cấu hình, cập nhật firmware và chỉnh sửa trực tuyến tạm thời.
2. Mạng và Hiệu suất:
• Hỗ trợ Mạng( Communication options) : Hỗ trợ các tùy chọn truyền thông mở rộng như: EtherNet/IP™, ControlNet®, DeviceNet®, Data Highway Plus™, Remote I/O, SERCOS và các mạng thiết bị/quá trình của bên thứ ba
Số Node EtherNet/IP Hỗ trợ Tối đa:
◦ 250 nodes (với Studio 5000 Logix Designer v30.00.00 trở lên)
◦ 1200 nodes (với Studio 5000 Logix Designer v36.00.00 trở lên)
• I/O Kỹ thuật số Tối đa (Digital I/O max): 128.000 điểm
• I/O Tương tự Tối đa (Analog I/O max): 4000 điểm
• Tổng I/O
3. Tính năng Dự phòng (Controller redundancy):Hỗ trợ đầy đủ tính năng Controller Redundancy từ phiên bản Studio 5000 v33.00.02 trở lênối đa (Total I/O max): 128.000 điểm
4. Khả năng Chống chịu Môi trường (XT – Extreme Temperature)
Điểm khác biệt lớn nhất giúp 1756-L83EXT đứng vững ở những nơi mà các bộ điều khiển khác phải “đầu hàng” chính là:
* Lớp phủ bảo vệ (Conformal Coated): Toàn bộ hệ thống linh kiện và bảng mạch bên trong được phủ lớp bảo vệ đặc biệt, giúp chống lại bụi bẩn, độ ẩm và các tác nhân hóa học.
* Chống ăn mòn hóa học: Đạt mức độ nghiêm trọng GX (theo ANSI/ISA 71.04-2013) và CX (theo IEC 60721-3-3:2019) đối với các chất hóa học hoạt tính.
IV. Phần mềm lập trình và ứng dụng
Phần mềm lập trình: Bộ điều khiển 1756-L83EXT (thuộc dòng ControlLogix-XT 5580) sử dụng phần mềm Studio 5000 Logix Designer® để thực hiện các tác vụ cấu hình, lập trình và chẩn đoán.
Ngôn ngữ lập trình ( Programming languages):
Hỗ trợ đa ngôn ngữ bao gồm:
◦ Relay Ladder Logic (RLL).
◦ Structured text (SI)
◦ Function Block Diagram ( FBD)
◦ Sequential function chart (SFC)
Khả năng xử lý tác vụ( Controller tasks) : Hỗ trợ tối đa 32 tác vụ điều khiển, bao gồm sự kết hợp của một tác vụ liên tục (continuous), các tác vụ định kỳ (periodic) và sự kiện (event). Bộ điều khiển hỗ trợ 1000 chương trình/tác vụ
V. Thông số môi trường và chứng nhận
• Nhiệt độ hoạt động( Operating temperature)
◦ -25 °C đến +70 °C (-13 °F đến +158 °F)
* Chứng nhận an toàn quốc tế: Được chứng nhận cho môi trường nguy hiểm Class I, Division 2 Group A,B,C,D bởi UL Listed và FM Approved Equipment. Ngoài ra, nó còn có các chứng nhận CE, ATEX, IECEx, UKEx, UKCA, KC, và CCC
