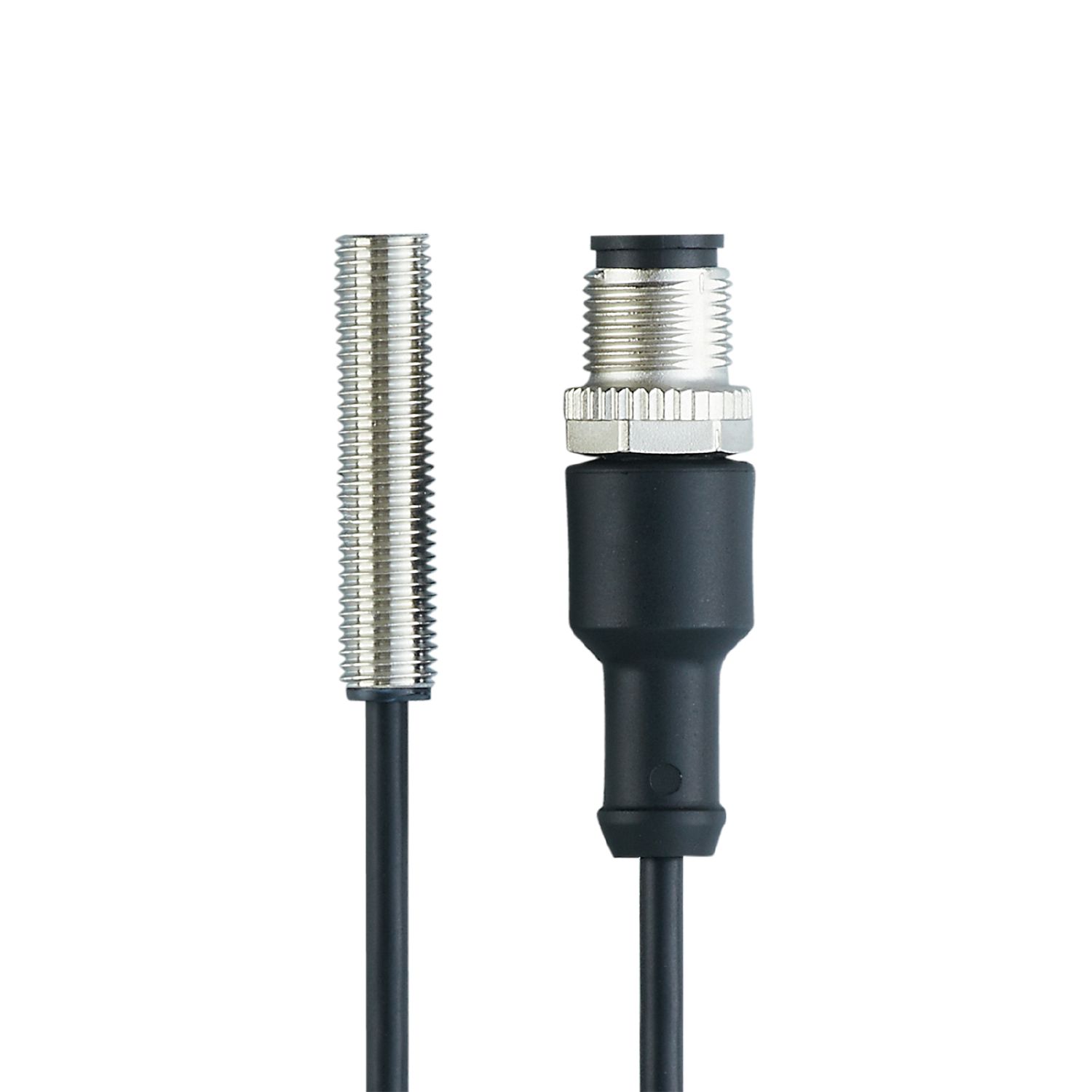

Cảm biến cảm ứng IE5351

Description

1. Đặc điểm chung

Loại thiết bị: Cảm biến tiệm cận cảm ứng

Thiết kế điện: PNP/NPN

Chức năng đầu ra: thường mở (NO)

Phạm vi cảm biến: 3 mm

Kiểu vỏ: ren M8

Kích thước: M8 × 1 / L = 37 mm

2. Thông số điện

Điện áp hoạt động: 10 – 30 V DC

Dòng tiêu thụ: < 10 mA (chế độ 3 dây)

Lớp bảo vệ điện: Class III

Bảo vệ chống đảo cực

3. Đầu ra

Loại đầu ra: PNP/NPN

Chức năng: thường mở

Điện áp rơi tối đa: 2,8 V

Dòng tải tối thiểu: 2 mA (chế độ 2 dây)

Dòng rò tối đa: 0,5 mA (chế độ 2 dây)

Dòng tải tối đa: 100 mA

Tần số chuyển mạch: 1000 Hz

Bảo vệ ngắn mạch và quá tải

4. Vùng phát hiện

Phạm vi cảm biến danh định: 3 mm

Khoảng cách hoạt động: 0 – 2,4 mm

5. Độ chính xác

Hệ số hiệu chỉnh vật liệu:

Thép: 1

Thép không gỉ: 0,7

Đồng thau: 0,5

Nhôm: 0,4

Đồng: 0,3

Độ trễ: 1 – 15 % Sr

6. Điều kiện vận hành

Nhiệt độ môi trường: 0 … 60 °C

Cấp bảo vệ: IP67

7. Tiêu chuẩn & độ bền

EMC: EN 60947-5-2

MTTF: 1517 năm

UL Certification:

Nhiệt độ môi trường: -25 … 80 °C

UL File: E174191

8. Dữ liệu cơ khí

Khối lượng: 31,2 g

Lắp đặt: có thể lắp âm (flush mounting)

Vật liệu:

Vỏ: đồng thau mạ đồng trắng

Mặt cảm biến: LCP

9. Hiển thị

1 đèn LED màu vàng hiển thị trạng thái chuyển mạch

10. Phụ kiện

2 đai ốc khóa M8 đi kèm

11. Kết nối

Cáp: 0,3 m, PVC

Cấu trúc lõi: 3 × 0,14 mm²

Đầu nối: M12, mã A

Khóa xoay được

12. Khác

Quy cách đóng gói: 1 cái.
