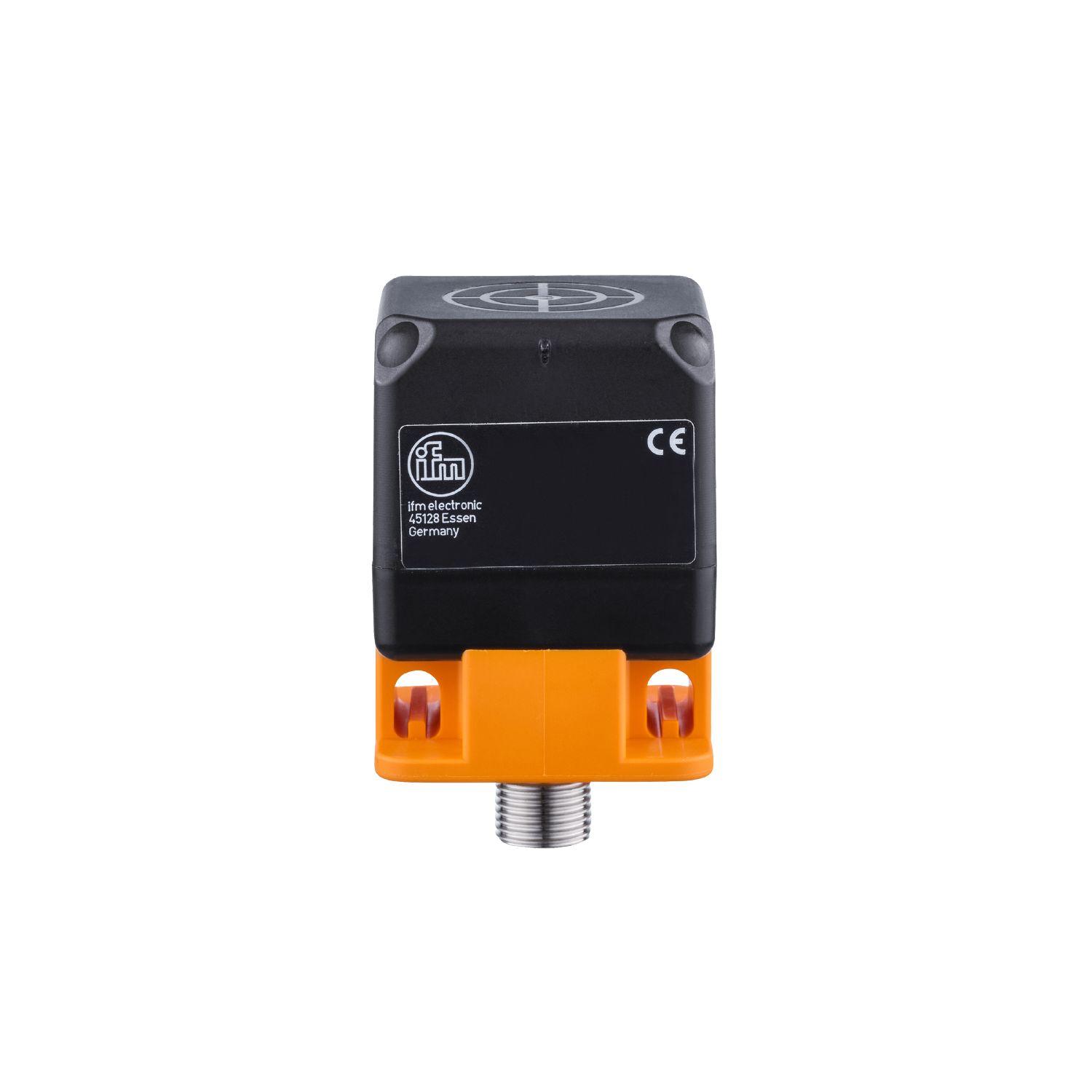

Cảm biến cảm ứng IM5116

Description

1. Đặc điểm chung

Loại thiết bị: Cảm biến tiệm cận cảm ứng

Thiết kế điện: PNP

Chức năng đầu ra: thường mở (NO)

Phạm vi cảm biến: 35 mm

Kiểu vỏ: hình chữ nhật

Kích thước: 40 × 40 × 54 mm

2. Thông số điện

Điện áp hoạt động: 10 – 36 V DC

Dòng tiêu thụ: < 20 mA

Lớp bảo vệ điện: Class II

Bảo vệ chống đảo cực

3. Đầu ra

Loại đầu ra: PNP – thường mở

Điện áp rơi tối đa: 2,5 V

Dòng rò tối đa: < 0,5 mA

Dòng tải tối đa: 200 mA

Tần số chuyển mạch: 80 Hz

Bảo vệ ngắn mạch và quá tải

4. Vùng phát hiện

Phạm vi cảm biến danh định: 35 mm

Phạm vi thực tế (Sr): 35 ± 10 %

Khoảng cách hoạt động: 0 – 28,3 mm

5. Độ chính xác

Hệ số hiệu chỉnh vật liệu:

Thép: 1

Thép không gỉ: 0,7

Đồng thau: 0,4

Nhôm: 0,4

Đồng: 0,3

Độ trễ: 1 – 20 % Sr

Độ trôi điểm chuyển mạch: ±10 % Sr

6. Điều kiện vận hành

Nhiệt độ môi trường: -25 … 70 °C

Cấp bảo vệ: IP67

7. Tiêu chuẩn & độ bền

EMC:

EN 61000-4-2 (ESD): 8 kV CD / 6 kV AD

EN 61000-4-3: 10 V/m

EN 61000-4-4: 2 kV

EN 61000-4-5: 0,5 kV

EN 61000-4-6: 10 V

Nhiễu phát xạ: EN 55011 Class B

MTTF: 1494 năm

UL Certification:

Nhiệt độ: -25 … 70 °C

Nguồn: Class 2

UL File: E174191

8. Dữ liệu cơ khí

Khối lượng: 152,5 g

Kiểu vỏ: hình chữ nhật

Mặt cảm biến: có thể chọn 5 vị trí

Lắp đặt: không lắp âm (non-flush)

Vật liệu:

Vỏ: PA

Mặt cảm biến: PA đen

Kẹp: PA

Vít: thép không gỉ 304

9. Hiển thị

1 đèn LED vàng: trạng thái chuyển mạch

1 đèn LED xanh: trạng thái hoạt động

10. Kết nối

Đầu nối điện: M12, mã A

Khóa xoay được

11. Khác

Không có phần mềm nhúng

Quy cách đóng gói: 1 cái.
