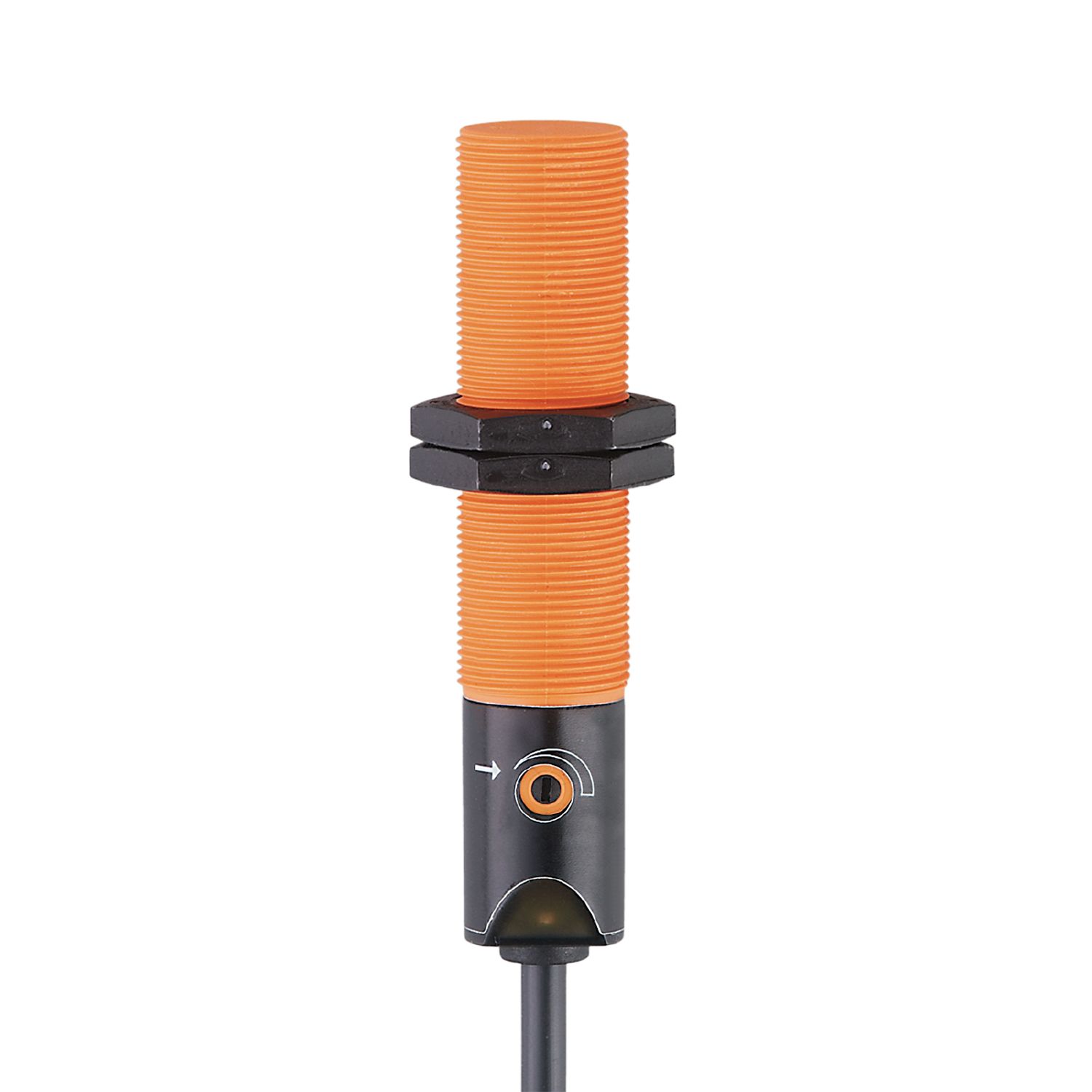

Cảm biến điện dung KG5043

Description

1. Đặc điểm chung

Loại thiết bị: Cảm biến tiệm cận điện dung

Thiết kế điện: PNP

Chức năng đầu ra: thường mở (NO)

Phạm vi cảm biến: 8 mm

Kiểu vỏ: ren M18

Kích thước: M18 × 1 / L = 84 mm

2. Thông số điện

Điện áp hoạt động: 10 – 36 V DC (nguồn cấp loại 2 theo UL)

Dòng tiêu thụ:

< 10 mA (24 V)

< 15 mA (36 V)

Lớp bảo vệ điện: Class II

Bảo vệ chống đảo cực

3. Đầu ra

Loại đầu ra: PNP – thường mở

Điện áp rơi tối đa: 2,5 V

Dòng tải tối đa: 250 mA

Tần số chuyển mạch: 50 Hz

Bảo vệ ngắn mạch và quá tải

4. Vùng phát hiện

Phạm vi cảm biến danh định: 8 mm

Có thể điều chỉnh phạm vi cảm biến

Phạm vi mặc định từ nhà máy: 8 mm

Phạm vi thực tế (Sr): 8 ± 10 %

Khoảng cách hoạt động: 0 – 6,5 mm

5. Độ chính xác

Hệ số hiệu chỉnh vật liệu:

Nước: 1

Thủy tinh: 0,4

Gốm sứ: 0,2

PVC: 0,2

Độ trễ: 1 – 15 % Sr

Độ trôi điểm chuyển mạch: ±15 % Sr

6. Điều kiện vận hành

Nhiệt độ môi trường: -25 … 80 °C

Cấp bảo vệ: IP67

7. Tiêu chuẩn & độ bền

Tiêu chuẩn EMC: EN 60947-5-2

MTTF: 648 năm

8. Dữ liệu cơ khí

Khối lượng: 124,5 g

Kiểu lắp đặt: không lắp âm (non-flush)

Vật liệu vỏ: PBT

9. Hiển thị

1 đèn LED màu vàng báo trạng thái chuyển mạch

10. Phụ kiện

2 đai ốc khóa đi kèm

11. Kết nối

Cáp: 2 m

Vật liệu cáp: PVC

Cấu trúc lõi: 3 × 0,34 mm²

12. Khác

Quy cách đóng gói: 1 cái.
