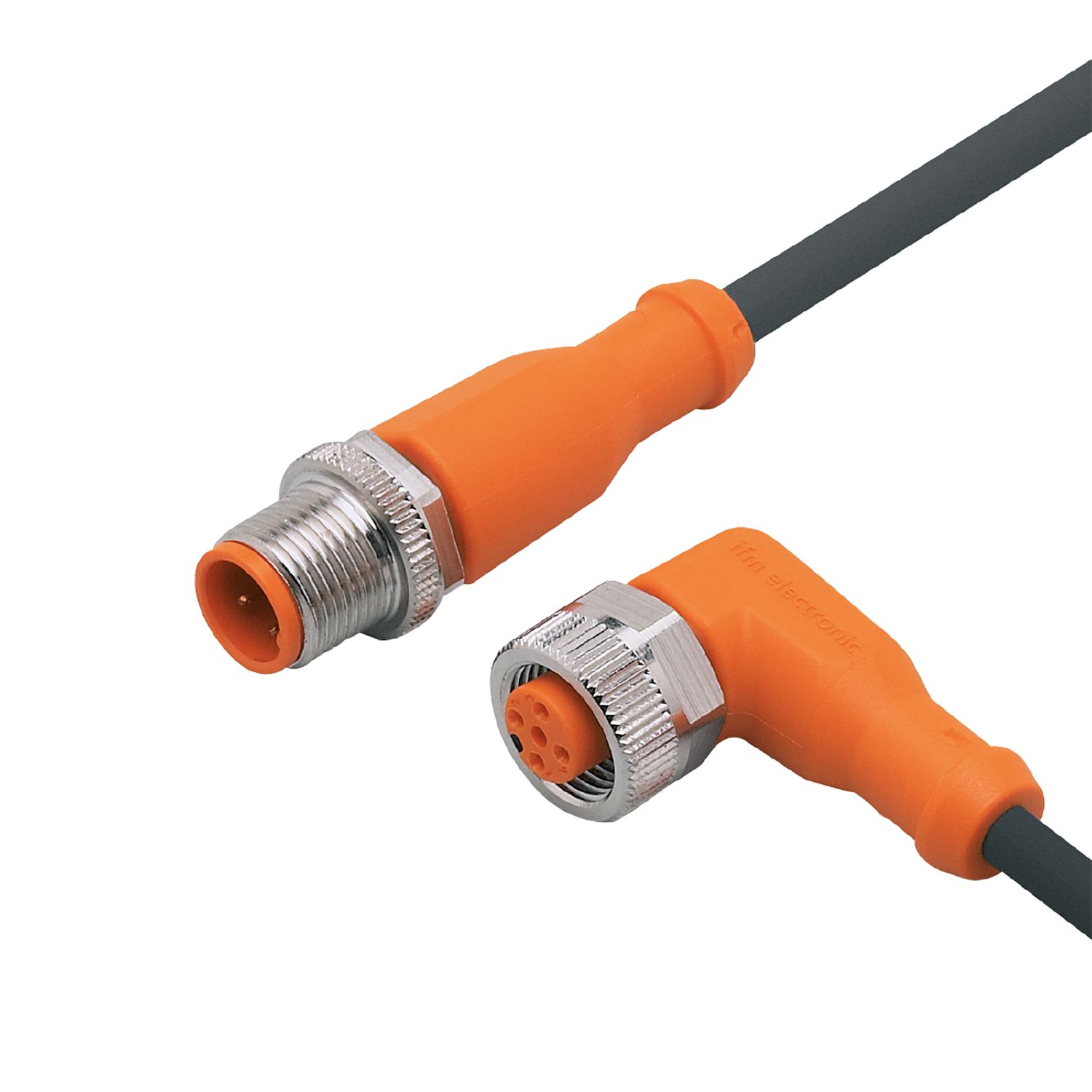

Dây cáp kết nối với ổ cắm EVC086

Description

1. Ứng dụng & tính năng

Không chứa silicone và halogen

Tiếp điểm mạ vàng

Phù hợp với xích kéo (drag chain)

Ứng dụng trong công nghiệp và tự động hóa nhà máy

Sử dụng trong máy công cụ, hệ thống chất làm mát và chất bôi trơn

2. Thông số điện

Điện áp hoạt động: < 250 V AC / < 300 V DC Lớp bảo vệ: Class II Tổng dòng tải tối đa: 4 A 3. Điều kiện môi trường Nhiệt độ làm việc: -25 … 90 °C Nhiệt độ khi cáp di chuyển: -25 … 90 °C Giới hạn theo chuẩn cULus: tối đa 75 °C Nhiệt độ bảo quản: -25 … 55 °C Độ ẩm bảo quản: 10 – 100 % Điều kiện khí hậu bảo quản: 1K22 / DIN 60721-3-1 Cấp bảo vệ: IP65 / IP67 / IP68 / IP69K 4. Dữ liệu cơ khí Khối lượng: 425,3 g Kích thước: 26,5 × 15,5 × 36,5 mm Vật liệu thân đúc: TPU Đai ốc: đồng thau mạ niken Gioăng kín: FKM 5. Khả năng sử dụng với xích kéo Bán kính uốn tối thiểu: ≥ 10 × đường kính cáp Tốc độ di chuyển tối đa: 3,3 m/s Gia tốc tối đa: 5 m/s² (hành trình ngang 5 m) Chu kỳ uốn: > 5 triệu lần

Biến dạng xoắn: ±180°/m

6. Kết nối điện

Cáp: 15 m, PUR, không chứa halogen

Màu: đen, đường kính Ø 4,3 mm

Cấu trúc lõi: 4 × 0,34 mm² (42 sợi × Ø 0,1 mm)

7. Đầu nối

1 × đầu nối M12 góc (angled), mã A

Thân đúc: TPU màu cam

Khóa: đồng thau mạ niken

Gioăng: FKM

Tiếp điểm: mạ vàng

Mô-men siết: 0,6 – 1,5 Nm
