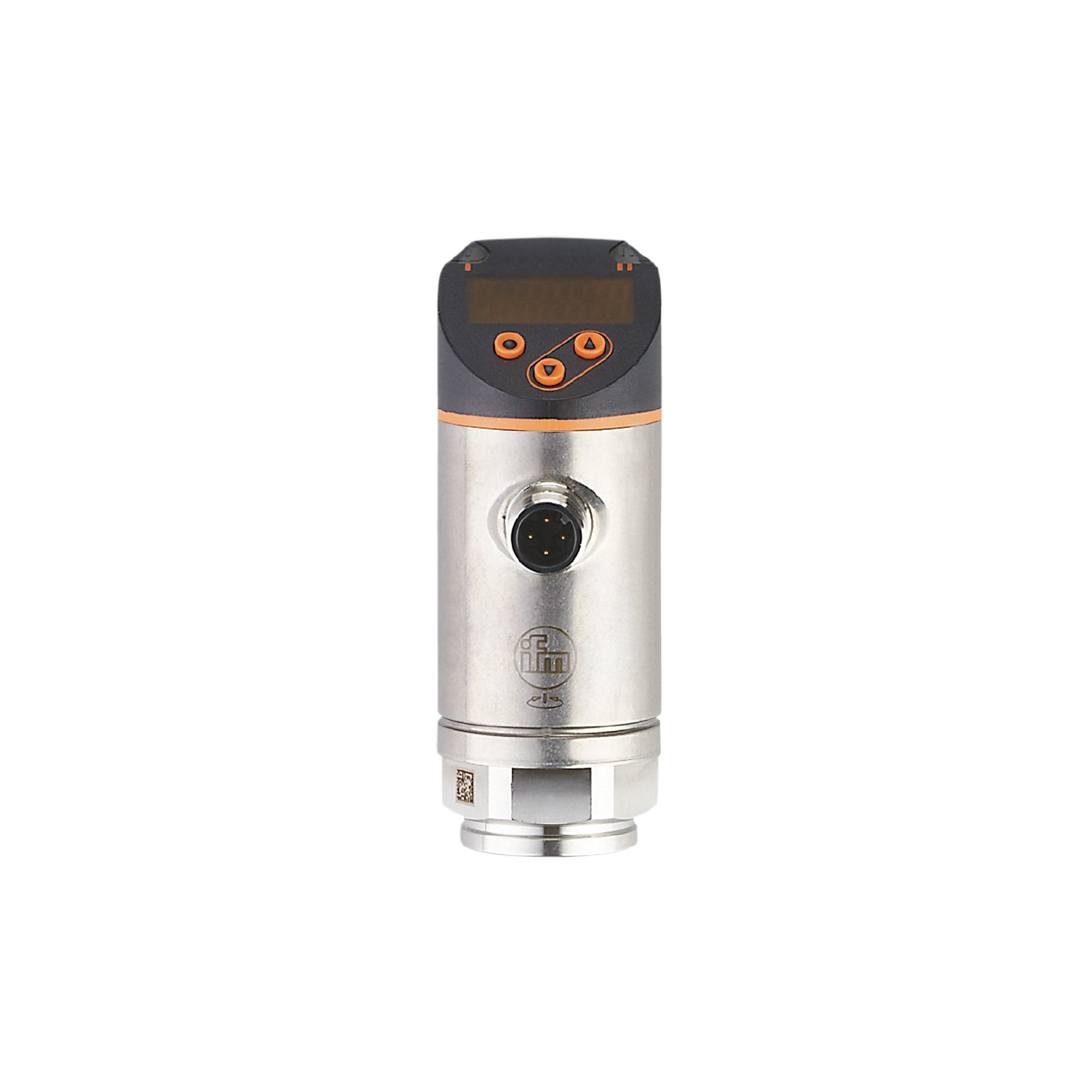

Cảm biến áp suất có màn hình hiển thị PN2093

Description

1. Đặc điểm chung

Loại thiết bị: Cảm biến áp suất công nghiệp

Số đầu ra: 2 đầu ra số + 1 đầu ra tương tự

Phần tử đo: tế bào đo áp suất điện dung gốm

Môi chất đo: chất lỏng và khí

Loại áp suất: áp suất tương đối / chân không

Kết nối quá trình: ren trong G 1/4 (DIN EN ISO 1179-2)

Tiếp điểm mạ vàng

2. Phạm vi đo

-1 … 25 bar

-0,1 … 2,5 MPa

-14,5 … 362,5 psi

3. Giới hạn áp suất

Áp suất định mức: 150 bar / 2175 psi / 15 MPa

Áp suất nổ tối thiểu: 350 bar / 5075 psi / 35 MPa

Khả năng chịu chân không: -1000 mbar / -0,1 MPa

4. Thông số điện

Điện áp hoạt động: 18 – 30 V DC (SELV/PELV)

Dòng tiêu thụ: < 35 mA

Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Lớp bảo vệ điện: Class III

Bảo vệ chống đảo cực

Thời gian khởi động: 0,3 s

Hệ thống giám sát tích hợp

5. Đầu ra và tín hiệu

2 đầu ra chuyển mạch (PNP/NPN)

Chế độ NO / NC (có thể cấu hình)

Dòng tải tối đa: 250 mA

Điện áp rơi tối đa: 2 V

Tần số chuyển mạch: < 500 Hz

1 đầu ra analog

4 – 20 mA

0 – 10 V

Tải tối đa: 500 Ω

Bảo vệ ngắn mạch và quá tải

6. Cài đặt và dải điều chỉnh

Điểm đặt SP: -0,85 … 25 bar

Điểm đặt lại rP: -0,95 … 24,9 bar

Chênh lệch tối thiểu SP–rP: 0,15 bar

Bước điều chỉnh:

0,05 bar (chuẩn)

0,01 bar (độ phân giải cao)

7. Độ chính xác

Độ chính xác điểm chuyển mạch: < ±0,4 %

Độ lặp lại: < ±0,1 %

Sai số tuyến tính:

< ±0,25 % BFSL

< ±0,5 % LS

Độ trễ: < ±0,1 %

Độ ổn định dài hạn: < ±0,05 % / 6 tháng

8. Thời gian phản hồi

Thời gian phản hồi: < 1,5 ms

Tín hiệu analog: ≤ 3 ms

Thời gian trễ lập trình: 0 – 50 s

Giảm chấn tín hiệu: 0 – 4 s

9. Giao tiếp & truyền thông

IO-Link (Version 1.1)

Chuẩn IEC 61131-9

Tốc độ truyền: COM2 – 38,4 kBaud

Chế độ SIO hỗ trợ

Độ phân giải IO-Link: 0,01 bar

10. Điều kiện vận hành

Nhiệt độ môi trường: -25 … 80 °C

Nhiệt độ bảo quản: -40 … 100 °C

Cấp bảo vệ: IP65 / IP67

11. Tiêu chuẩn & độ bền

EMC: DIN EN 61000-6-2 / 61000-6-3

Chống sốc: 50 g (11 ms)

Chống rung: 20 g (10 – 2000 Hz)

MTTF: 138 năm

UL Certification: J012

12. Dữ liệu cơ khí

Khối lượng: 238,5 g

Kiểu vỏ: hình trụ

Kích thước: Ø 34 mm / L = 90,7 mm

Vật liệu thân:

Thép không gỉ 316L

PBT + PC-GF30

Vật liệu tiếp xúc môi chất:

thép không gỉ 316L

gốm Al₂O₃

FKM

Chu kỳ áp suất tối thiểu: 100 triệu

Mô-men siết khuyến nghị: 25 – 35 Nm

13. Hiển thị

Màn hình số 4 chữ số (đỏ/xanh lá)

3 đèn LED xanh hiển thị đơn vị: bar, psi, MPa

2 đèn LED vàng hiển thị trạng thái chuyển mạch

14. Kết nối

Kết nối điện: M12, mã A

Tiếp điểm: mạ vàng

15. Khác

Quy cách đóng gói: 1 cái.
