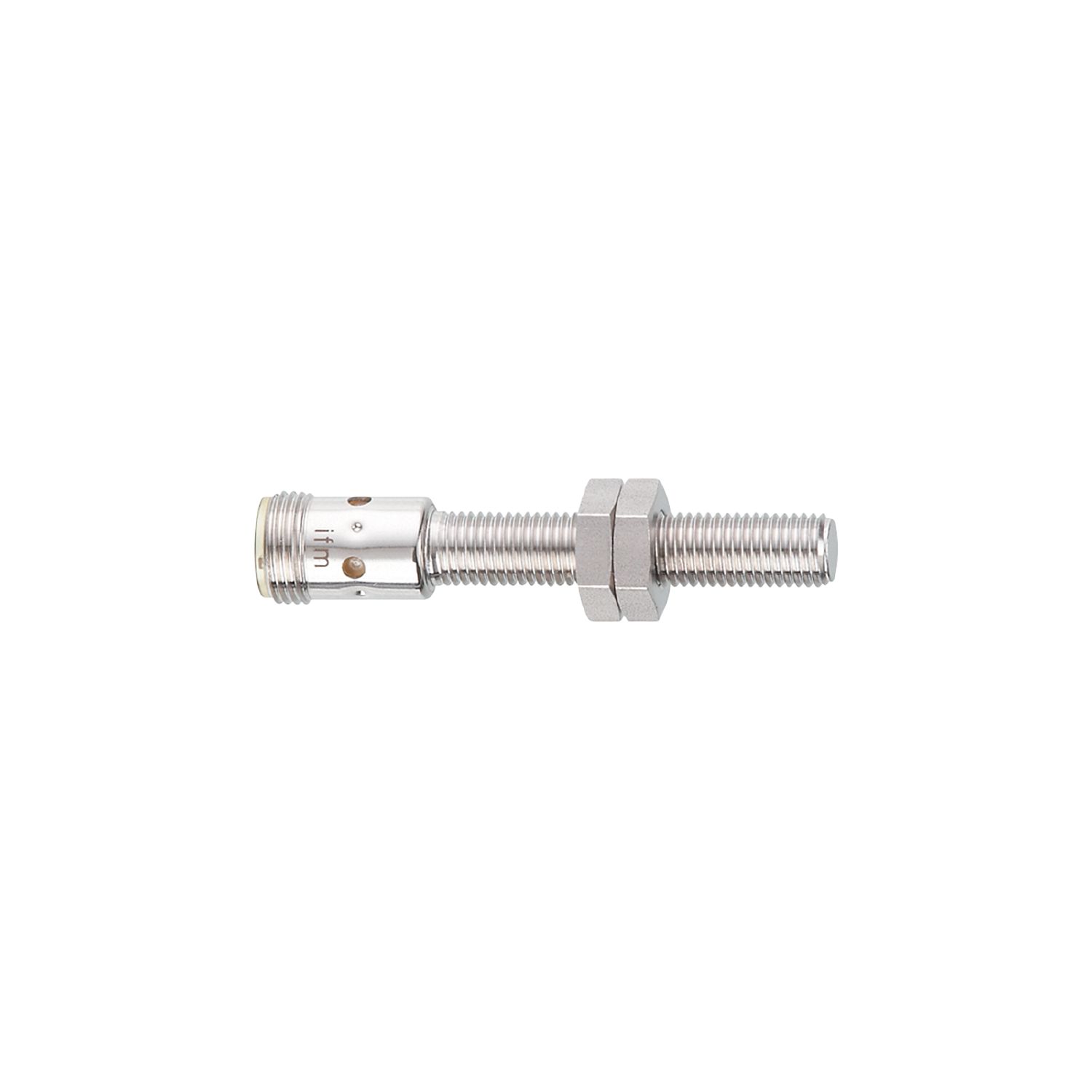

Cảm biến cảm ứng IFS208

Description

1. Đặc điểm chung

Loại thiết bị: Cảm biến tiệm cận cảm ứng

Thiết kế điện: PNP/NPN

Chức năng đầu ra: thường mở (NO)

Phạm vi cảm biến: 4 mm

Kiểu vỏ: ren M12

Kích thước: M12 × 1 / L = 70 mm

Tiếp điểm mạ vàng

Phạm vi cảm biến mở rộng

Hỗ trợ cài đặt quang học

2. Ứng dụng

Ứng dụng công nghiệp

Tự động hóa nhà máy

3. Thông số điện

Điện áp hoạt động: 10 – 30 V DC

Dòng tiêu thụ: < 15 mA

Lớp bảo vệ điện: Class II

Bảo vệ chống đảo cực

4. Đầu ra

Loại đầu ra: PNP/NPN

Chức năng: thường mở

Điện áp rơi tối đa: 2,8 V

Dòng tải tối thiểu: 2 mA (chế độ 2 dây)

Dòng rò tối đa: 0,6 mA

Dòng tải tối đa: 100 mA

Tần số chuyển mạch: 700 Hz

Bảo vệ ngắn mạch và quá tải

5. Vùng phát hiện

Phạm vi cảm biến danh định: 4 mm

Phạm vi thực tế (Sr): 4 ± 10 %

Khoảng cách hoạt động: 0 – 3,24 mm

6. Độ chính xác

Hệ số hiệu chỉnh vật liệu:

Thép: 1

Thép không gỉ: 0,7

Đồng thau: 0,5

Nhôm: 0,4

Đồng: 0,3

Độ trễ: 1 – 20 % Sr

Độ trôi điểm chuyển mạch: ±10 % Sr

7. Điều kiện vận hành

Nhiệt độ môi trường: -25 … 70 °C

Cấp bảo vệ: IP67

8. Tiêu chuẩn & độ bền

EMC: EN 61000-4-2 / -4-3 / -4-4 / -4-5 / -4-6

Nhiễu phát xạ: EN 55011 Class B

MTTF: 1548 năm

UL Certification:

Nhiệt độ môi trường: 0 – 40 °C

UL File: E174191

Certificate: A070

Phù hợp PLC loại 1 theo IEC 61131-2

9. Dữ liệu cơ khí

Khối lượng: 31,1 g

Kiểu lắp đặt: có thể lắp âm (flush mounting)

Vật liệu:

Vỏ: đồng thau mạ đồng trắng

Mặt cảm biến: PBT màu cam

Cửa sổ LED: PEI

Mô-men siết: 7 Nm

10. Hiển thị & hỗ trợ cài đặt

4 đèn LED vàng (90°) hiển thị trạng thái chuyển mạch

1 đèn LED đỏ hỗ trợ cài đặt

Công cụ hỗ trợ cài đặt quang học

11. Phụ kiện

2 đai ốc khóa đi kèm

12. Kết nối

Kết nối điện: M12, mã A

Tiếp điểm: mạ vàng

13. Khác

Quy cách đóng gói: 1 cái.
