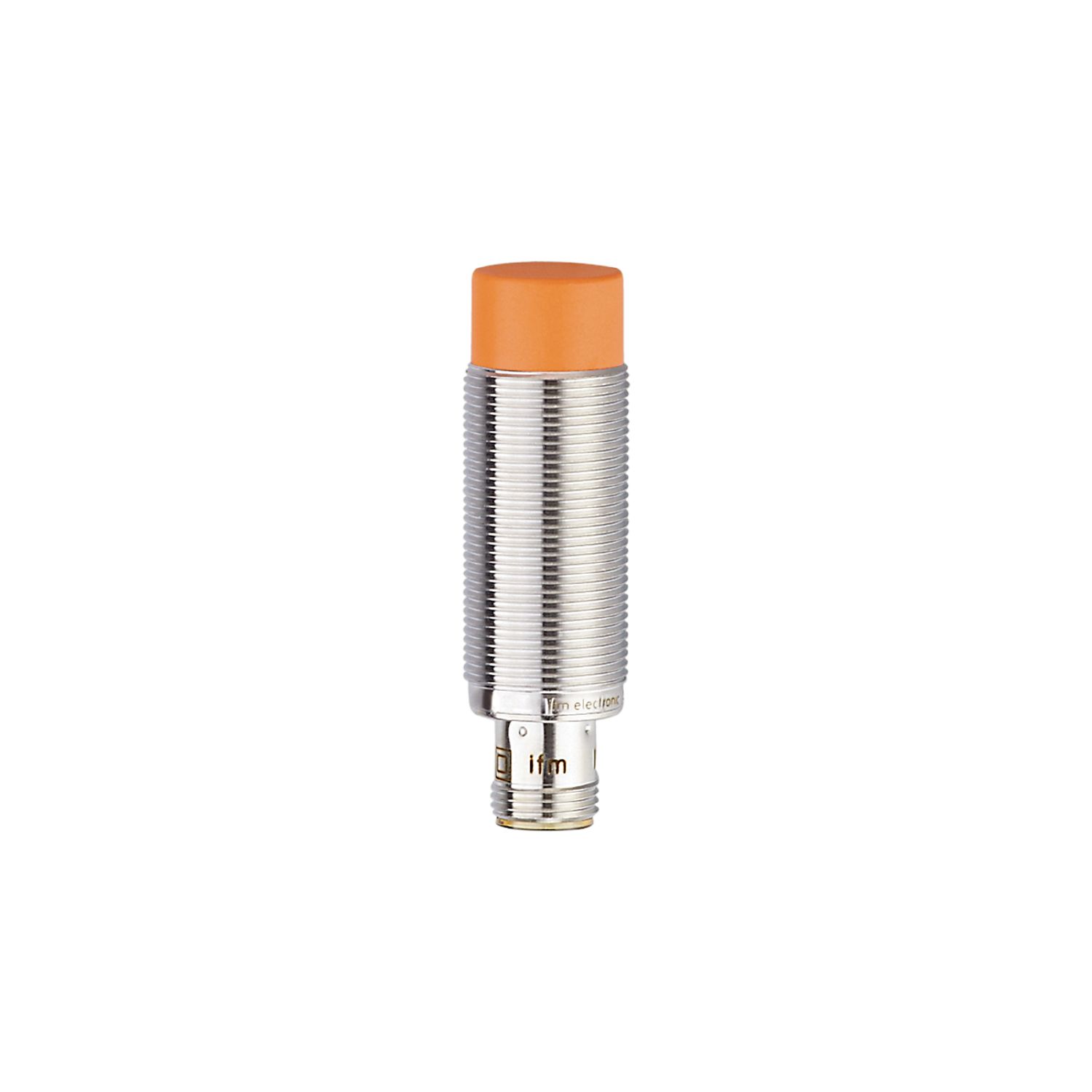

Cảm biến cảm ứng IGS242

Description

1. Đặc điểm chung

Loại thiết bị: Cảm biến tiệm cận cảm ứng

Thiết kế điện: PNP

Chức năng đầu ra: thường đóng (NC)

Phạm vi cảm biến: 12 mm

Kiểu vỏ: ren M18

Kích thước: M18 × 1 / L = 60 mm

Tiếp điểm mạ vàng

Phạm vi cảm biến mở rộng

2. Ứng dụng

Ứng dụng công nghiệp

Tự động hóa nhà máy

Phù hợp môi trường di động, chất làm mát và bôi trơn

3. Thông số điện

Điện áp hoạt động: 10 – 30 V DC

Dòng tiêu thụ: < 10 mA

Lớp bảo vệ điện: Class III

Bảo vệ chống đảo cực

4. Đầu ra

Loại đầu ra: PNP – thường đóng

Điện áp rơi tối đa: 2,5 V

Dòng tải tối đa: 100 mA

Tần số chuyển mạch: 300 Hz

Bảo vệ ngắn mạch và quá tải

5. Vùng phát hiện

Phạm vi cảm biến danh định: 12 mm

Phạm vi thực tế (Sr): 12 ± 10 %

Khoảng cách hoạt động: 0 – 9,72 mm

Hỗ trợ tăng phạm vi cảm biến

6. Độ chính xác

Hệ số hiệu chỉnh vật liệu:

Thép: 1

Thép không gỉ: 0,7

Đồng thau: 0,5

Nhôm: 0,4

Đồng: 0,3

Độ trễ: 3 – 15 % Sr

Độ trôi điểm chuyển mạch: ±10 % Sr

7. Điều kiện vận hành

Nhiệt độ môi trường: -40 … 85 °C

Cấp bảo vệ: IP65 / IP66 / IP67 / IP68 / IP69K

8. Tiêu chuẩn & độ bền

EMC:

EN 61000-4-2 (ESD): 4 kV CD / 8 kV AD

EN 61000-4-3: 10 V/m

EN 61000-4-4: 2 kV

EN 61000-4-6: 10 V

Nhiễu phát xạ: EN 55011 Class B

Chống rung: EN 60068-2-6 – 20 g (10–3000 Hz)

Chống sốc: EN 60068-2-27 – 100 g / 11 ms

Sốc liên tục: 40 g / 6 ms

Chu kỳ nhiệt: -40 °C ↔ 85 °C

Thử nghiệm phun muối: EN 60068-2-52 – mức 5

MTTF: 1134 năm

9. Dữ liệu cơ khí

Khối lượng: 46,2 g

Kiểu lắp đặt: không lắp âm (non-flush)

Vật liệu:

Vỏ: đồng thau mạ đồng trắng

Mặt cảm biến: PBT màu cam

Cửa sổ LED: PEI

Đai ốc khóa: đồng thau mạ đồng trắng

10. Hiển thị

4 đèn LED màu vàng hiển thị trạng thái chuyển mạch

11. Phụ kiện

2 đai ốc khóa đi kèm

12. Kết nối

Đầu nối điện: M12, mã A

Tiếp điểm: mạ vàng

13. Khác

Không có phần mềm nhúng

UL Certification:

Nhiệt độ: -25 … 70 °C

UL File: E174191

Certificate: A001

Quy cách đóng gói: 1 cái.
